【圖】閘閥由哪些部分組成

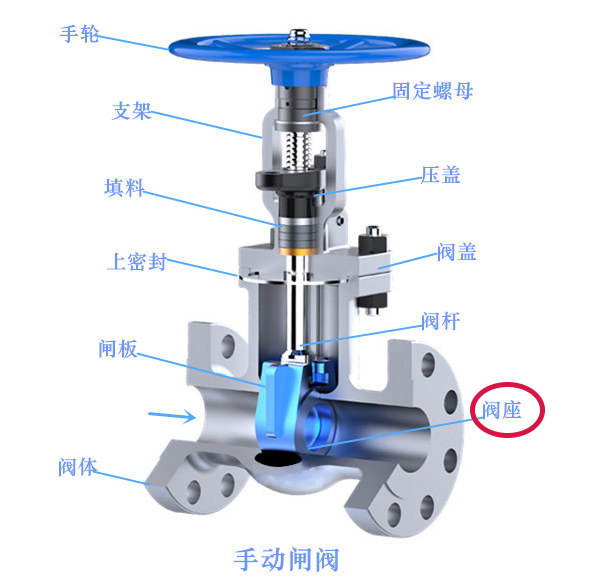

      閘閥是粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業，用于控制流量變化或迅速切斷。閘閥結構組成部分主要有閥體、閥蓋、閥桿、閘板、閥座及傳動裝置。下面霍科德閥門為您做詳細介紹。

1、閥體

      閥體是閘閥的主體，與管道直接連接構成介質流通管道的承壓部件，是安裝閥蓋、安放閥座、連接管道的重要零件。閥體要容納垂直并做升降運動的圓盤狀閘板，因而閥體內腔高度較大。閘閥閥體的結構決定閥體與管道、閥體與閥蓋的連接，閥體毛坯可采用鑄造、鍛造、鍛焊以及管板焊接等。

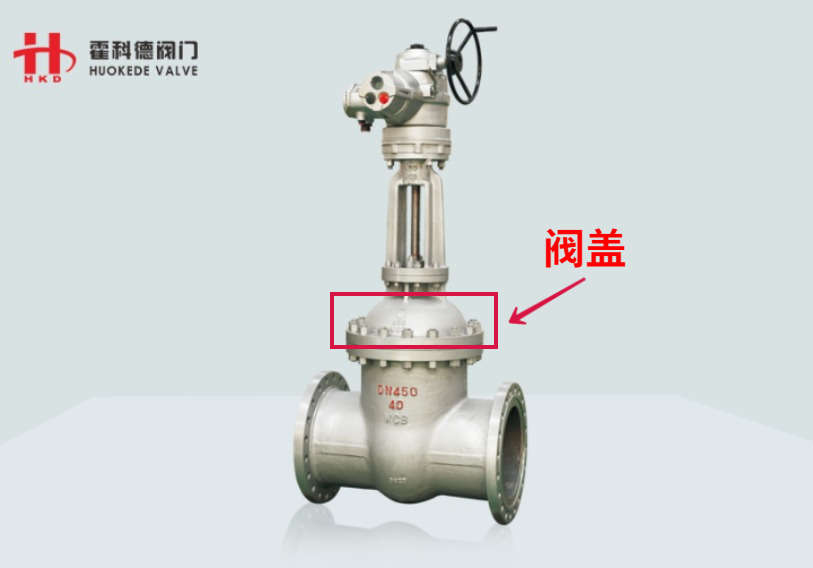

2、閥蓋

      閥蓋是與閥體相連并與閥體構成壓力腔的主要承壓部件，上面有填料函。對于中、小口徑閥門，閥蓋上設有支撐閥桿螺母或傳動裝置等零件的機構。

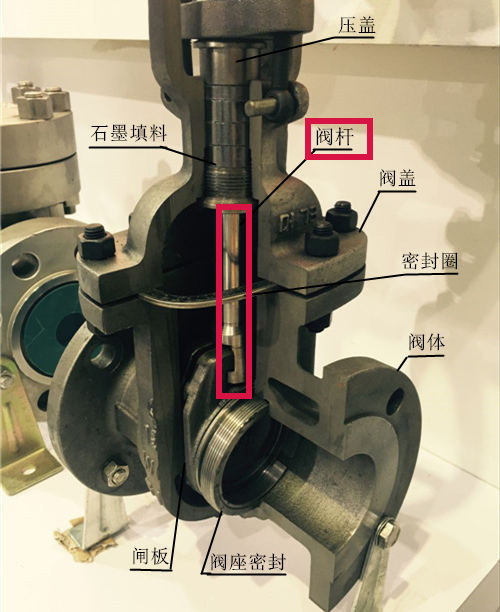

3、閥桿

      閥桿與閥桿螺母或傳動裝置直接相接，光桿部分與填料形成密封副，能傳遞力矩起著啟閉閘板的作用，根據閥桿上的螺紋位置分明桿閘閥和暗桿閘閥。

4、閘板

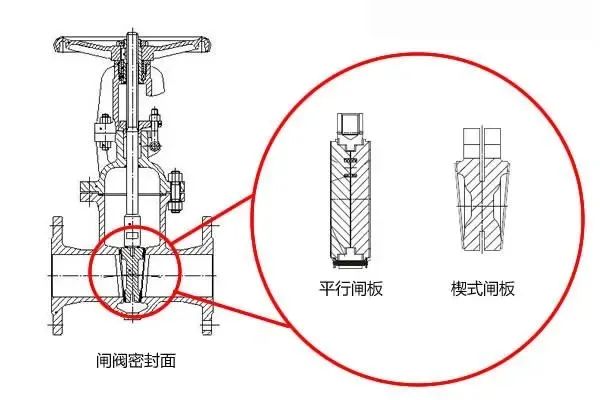

      閘板是閘閥的啟閉件，閘閥的啟閉以及密封性能和壽命都主要取決于閘板，它是閘閥的關鍵控壓零件。根據閘板的結構形式可分平行式閘閥和楔式閘閥。

5、閥座

      閥座是用滾壓、焊接、螺紋連接等方式將閥座固定在閥體上與閘板組成密封副的零件。閥座密封圈可根據客戶要求在閥體上直接堆焊金屬形成密封面。對于鑄鐵、不銹鋼、銅合金閥門，也可以在閥體上直接加工出密封面。

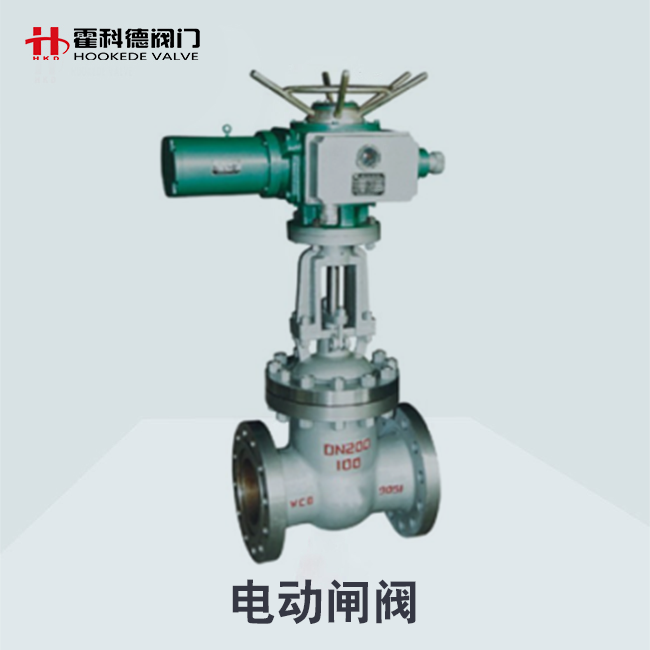

6、傳動裝置

      傳動裝置可直接把電力、氣力和人力傳給閥桿或閥桿螺母。在電廠常采用手輪、閥蓋、傳動機構、連接軸和萬向聯軸器進行遠距離驅動。
