大口徑雙偏心蝶閥結構特性

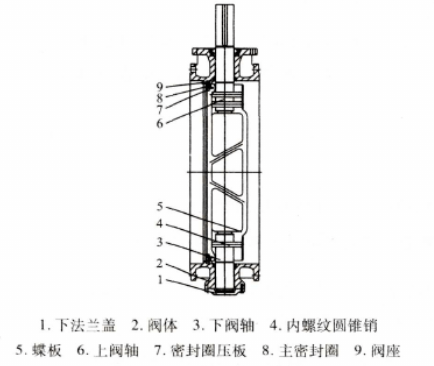

    大口徑雙偏心蝶閥廣泛應用于化工、石化、冶煉及水處理等大流量管線上，其主要由閥體、蝶板、閥座、上下閥軸、密封圈、密封圈壓板等零部件組成，具體結構如圖1所示。

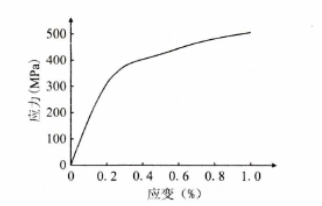

                                 圖1 大口徑雙偏心蝶閥                                       圖2 常溫下QT500-7應力-應變曲線

    大口徑雙偏心蝶閥的安裝方式有水平式和垂直式兩種。當?shù)謇@著軸線旋轉0°~90°時，可實現蝶閥的啟閉。蝶閥關閉時，通過蝶板的轉動，密封圈與閥座相互接觸并擠壓，產生接觸力達到有效密封。

    大口徑雙偏心蝶閥的閥體選用QT500-7鑄鐵材料，其有較高的強度、韌性和耐磨性，常溫下延伸率為10.8%，基本適用于彈塑性力學的理論，其應力-應變曲線（圖2）有著明顯的彈性直線段，在進人屈服后，應力應變呈非線性直線，但近似于直線。應力-應變的彈性范圍以屈服點σ.2為界，當應力值超過σ0.2.=365MPa時，彈性變形結束進人塑性變形階段。
